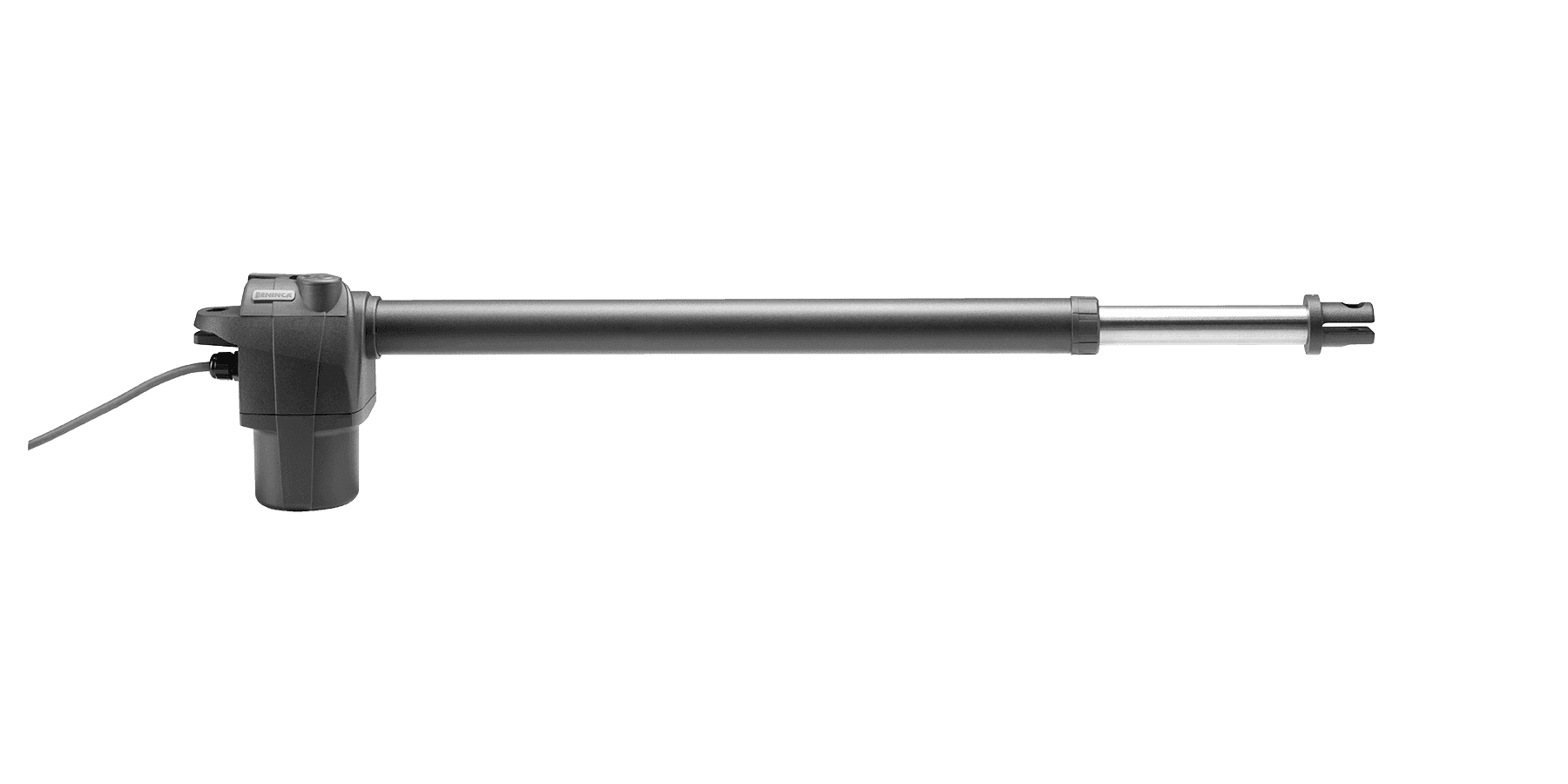

Antrieb BILL50M
BILL50M
230 Vac
230 Vac selbsthemmender elektromechanischer Antrieb | Design und markante Linienführung, besonders passend für Schmiedeeisentore | Leichte und rasche Installation dank kleiner Maße und geringer Installationshöhe | Spindel mit Schaberring, durch Edelstahlstange geschützt, wodurch sich das System auch für staubige bzw. sandige Umgebungen eignet bzw Orte, die schädlichen Witterungseinflüssen ausgesetzt sind | Entriegelung von oben mit einfachem Zugrif | In rechts- oder linkseitiger Version erhältlich
| Versorgungsspannung Motor | 230 Vac (50-60Hz) |
| Max. Stromaufnahme | 1,1 A |
| Max. Schubkraft | 2800 N |
| Öffnungszeit | 21” |
| Standard Hub | 500 mm |
| Max. Hub | 520 mm |
| ED | 30% |
| Schutzklasse | IP54 |
| Integrierte Steuerung | |
| Encoder | |
| Betriebstemperatur | -20°C /+50°C |
| Schmierung | FETT |
| Max. Flügellänge | 4,0 m |
| Gewicht | 6,9 kg |
| Stückzahl je Palette | 48 |
BRAINY
ANWENDUNG
1 bis 2 Antriebe für Drehtore, gegenüberliegende Schiebetore, Hydraulikantriebe und industrielle Falttore
VERSORGUNG DER STEUERUNG
230 Vac - 50/60 Hz
VERSORGUNG DES MOTORS
230 Vac / 600 W + 600 W
HAUPTFUNKTIONEN
Integriertes LCD-Display | Integrierter 433,92 MHz Funkempfänger mit 64 Codes und 3 Funkcodierungen (Advanced Rolling Code, Rolling Code, Festcode) | Herausnehmbare Klemmleisten | Funktionslogik automatisch, halbautomatisch oder mit Totmann-Funktion | Encoder-Eingang für Hinderniserkennung | Separate Endschalter-Eingänge für jeden Motor | Eingänge für Öffnen, Schließen, Gehtür, Schrittbetrieb, Stopp | Separate Eingänge für Lichtschranke aktiv beim Öffnen-Schließen und Lichtschranke nur aktiv beim Schließen | Eingang für Sicherheits-Kontaktleiste N.C. oder 8K2 | Ausgang für Elektroschloss 230 Vac und 12 Vac/dc | Konfigurierbare Ausgänge wie Kontrollleuchte „Tor offen“, Hilfslicht, zweiten Funkkanal und Lichtschrankentest | Ausgang für Blinkleuchtenanschluss | Autoset für Betriebsparameter (Motoren mit Encoder) | Elektronische Einstellung des Drehmoments (separat für jeden Motor) und der Betriebszeiten | Einstellbare Verlangsamung | Möglichkeit der Parameterkonfiguration und der Handsendersverwaltung über das Advantouch-System | Anzahl der Bewegungen | Zugangspasswort für die Programmierung | Wartungsmeldung
HEADY
ANWENDUNG
1 bis 2 Antriebe für Drehtore
VERSORGUNG DER STEUERUNG
230 Vac - 50/60 Hz
VERSORGUNG DES MOTORS
230 Vac / 500 W + 500 W
HAUPTFUNKTIONEN
Integriertes LCD-Display | Integrierter 433,92 MHz Funkempfänger mit 64 Codes und 3 Funkcodierungen (Advanced Rolling Code, Rolling Code, Festcode) | Herausnehmbare Klemmleisten | Funktionslogik automatisch, halbautomatisch | Eingang für Schrittbetrieb, Gehtür und Stopp | Separate Eingänge für Lichtschranke programmierbar für Aktivierung beim Öffnen-Schließen oder nur beim Schließen | Ausgang für Elektroschloss 230 Vac/Hilfsbeleuchtung | Ausgang für Kontrollleuchte „Tor offen“, zweiten Funkkanal und Lichtschrankentest | Ausgang für Blinkleuchtenanschluss | Elektronische Einstellung des Drehmoments (separat für jeden Motor) und der Betriebszeiten | Feste Verlangsamungen | Möglichkeit der Parameterkonfiguration und der Handsendersverwaltung über das Advantouch-System | Anzahl der Bewegungen | Zugangspasswort für die Programmierung | Wartungsmeldung
