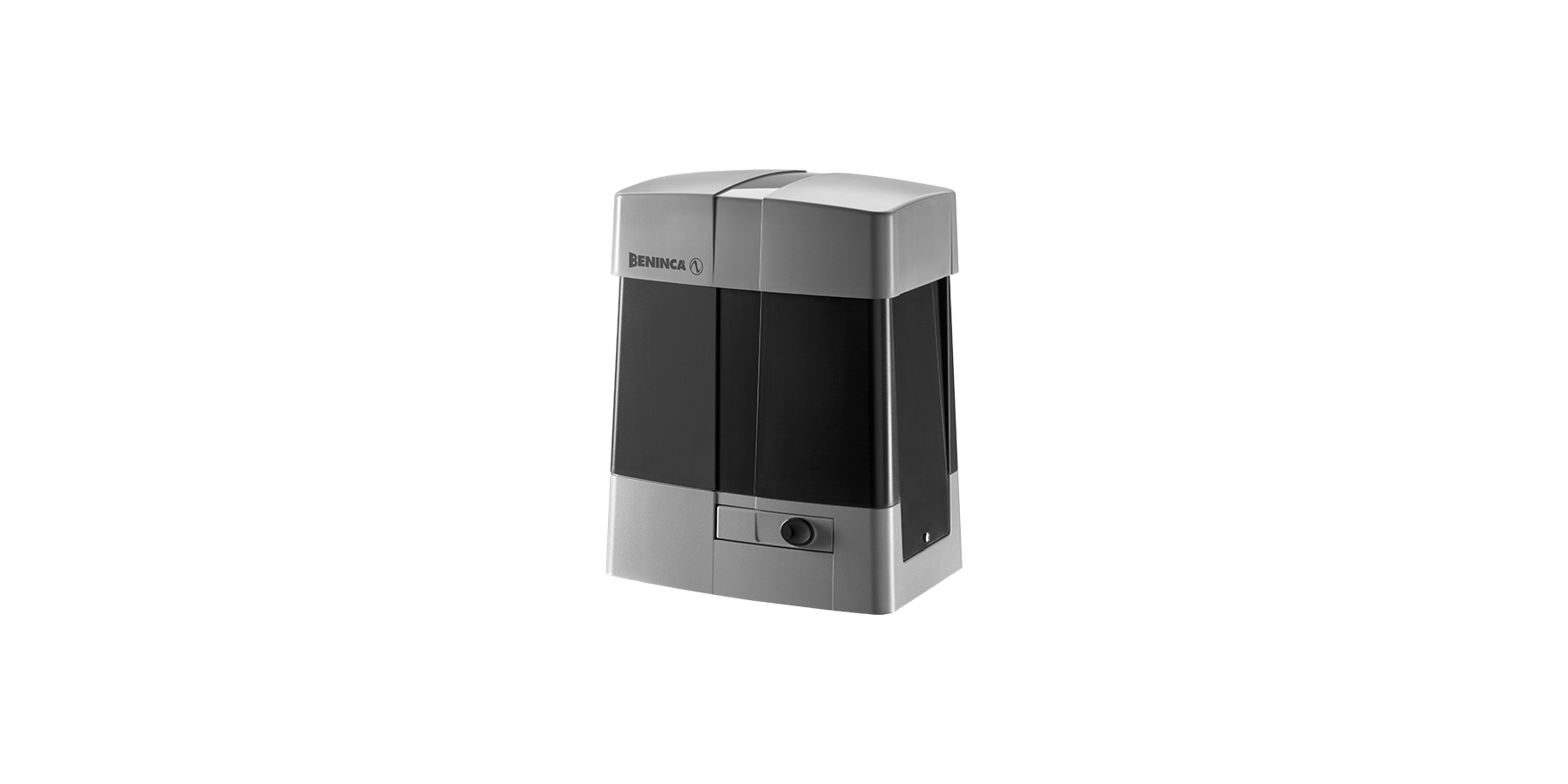

Antrieb BULL17 OMI.S
Industrie Nutzung
230 Vac
Bis zu 1700 kg
Das Encodersignal wird von der Steuereinheit ausgehend von der Messung der Betriebsparameter des Elektromotors neu erzeugt. Es ist somit möglich, die Abbremsungen optimal zu steuern, den Bewegungsverlauf des Tors zu verfolgen und die Abgabe des Drehmoments je nach Torposition zu steuern, um maximale Sicherheit zu gewährleisten
Die Invertertechnik ermöglicht es, die Geschwindigkeit des Motors sowohl beim Beschleunigen als auch beim Abbremsen stufenlos einzustellen und sorgt für eine präzisere Regelung der Bewegungsphasen des Tors und einen höheren Quetschschutz
Intelligentes Leistungsregelsystem, das die Erfassung dynamischer Daten durch präzise Drehmomentberechnung ermöglicht. Das STC-System ermöglicht die Identifizierung aller kritischen Punkte, indem das Drehmoment entsprechend dem gemessenen Verlauf und den tatsächlichen Anforderungen angepasst wird
Antriebe mit Ölschmierung garantieren maximale Lebensdauer des Motors und höchste Leistungen
512 speicherbare Sender innerhalb des Empfängers
BULL17 OMI.S
230 Vac
230 Vac Antrieb zur intensiven Nutzung mit Magnetendschaltern, integrierter Steuerung, virtuellem Encoder und Inverter | Die im oberen Teil des Motors gestellte Steuerung ermöglicht eine einfache Verkabelung | Ölschmierung zur Sicherstellung der maximalen Lebensdauer des Untersetzungsgetriebes. Die verwendete Ölsorte ist darüber hinaus besonders wirkungsvoll und garantiert optimale Leistungen auch bei niedrigen Temperaturen | Geringerer mechanischer Verschleiß der Komponenten | Dank des virtuellen Encoders ist es möglich, die Abbremsungen optimal zu verwalten, ihren Verlauf zu verfolgen (STC System) und die Abgabe des Drehmoments je nach Position des Tors zu verwalten, wodurch maximale Sicherheit garantiert ist | Die Geschwindigkeit kann in Abhängigkeit vom Torgewicht auf Werte von 10 bis 24 m/min eingestellt werden | Ein Sicherheitssensor unterbricht die Versorgung des Antriebs während der Entriegelung | Empfänger ONE.2WI einschließlich | Vandalismusgeschütztes Stahlschutzgehäuse (optional)
Bodenplatte mit Ankerbolzen einschließlich. Bodenbefestigung Motor 269x106 mm, 4 St. Ø 12 mm
| Netzspeisung | 230 Vac (50-60Hz) |
| Versorgungsspannung Motor | 230 Vac |
| Max. Stromaufnahme | 7 A |
| Max. Schubkraft | 1880 N |
| Öffnungsgeschwindigkeit | 24 m/min |
| ED | 80% |
| Schutzklasse | IP44 |
| Integrierte Steuerung | |
| Integrierter Empfänger | |
| Encoder | |
| Virtuellem Encoder | |
| Magnetendschalter | |
| Ritzel für Zahnstange | M4 Z18 |
| Betriebstemperatur | -20°C /+50°C |
| Schmierung | ÖL |
| Max. Torgewicht | 1700 kg |
| Gewicht | 21,6 kg |
| Stückzahl je Palette | 20 |
CP.BULL OMI
ANWENDUNG
1 Antrieb für Schiebetore Serie BULL17 OMI
VERSORGUNG DER STEUERUNG
230 Vac - 50/60 Hz
VERSORGUNG DES MOTORS
230 Vac / 1000 W
HAUPTFUNKTIONEN
Integriertes LCD-Display | Funkempfänger 433.92MHz Modell ONE2.WI serienmäßig im Lieferumfang enthalten | Herausnehmbare Klemmleisten | Funktionslogik automatisch, halbautomatisch oder mit Totmann-Funktion | Eingänge der Motor Endschalter | Eingänge für Schrittbetrieb, Öffnen, Schließen, Gehtür, Stopp | 2 konfigurierbare Eingänge für Lichtschrankenaktivierung beim Öffnen als auch Schließen oder nur beim Schließen | Eingang für N.C. oder 8K2 Sicherheits-Kontaktleiste | Eingang für Sicherheitssensor | Ausgang für Kontrollleuchte „Tor offen“, Hilfslicht, Bereichslicht | Ausgang für Lichtschranktentest | Ausgang für zweiten Funkkanal | Ausgang für Verbindung Blinkleuchte | Autoset Betriebsparameter | Elektronische Einstellung des Drehmoments mit automatischer Berechnung für jeden Bewegungspunkt (STC SYSTEM) | Quetschschutz mit Kraftabschaltung | Einstellbare Verlangsamung | Konfiguration der Parameter und Verwaltung der Handsender mit Advantouch-System möglich | Integrierter Inverter | Virtueller Encoder | Anzahl der Bewegungen | Zugangspasswort für die Programmierung | Wartungsmeldung
