Antrieb BULL624SE.S
Gewerbliche Nutzung
24 Vdc
Bis zu 600 kg
Das Encodersignal wird von der Steuereinheit ausgehend von der Messung der Betriebsparameter des Elektromotors neu erzeugt. Es ist somit möglich, die Abbremsungen optimal zu steuern, den Bewegungsverlauf des Tors zu verfolgen und die Abgabe des Drehmoments je nach Torposition zu steuern, um maximale Sicherheit zu gewährleisten
Intelligentes Leistungsregelsystem, das die Erfassung dynamischer Daten durch präzise Drehmomentberechnung ermöglicht. Das STC-System ermöglicht die Identifizierung aller kritischen Punkte, indem das Drehmoment entsprechend dem gemessenen Verlauf und den tatsächlichen Anforderungen angepasst wird
Empfänger 433,92 Mhz mit exklusivem Advanced Rolling Code (ARC)
Einsatzbereit für KNX-Heimautomatisierungssysteme durch Anschluss der X.BE-Karte (optional)
Verwaltung der Steuerung über die BeUP-App und das pro.UP-Zubehör, mit dem das Menü der Steuerung nachgebildet werden kann, um Parameter und Logik einzustellen, Fehlermeldungen zu lesen und die Firmware zu aktualisieren. Es können Ferndiagnostik durchgeführt, der Torstatus überprüft und Befehle gesendet werden.
2048 speicherbare Sender innerhalb des Empfängers
Kennzeichnet Antriebe oder Steuerungen mit einer Stand-by-Leistungsaufnahme von ≤ 0,8 W.

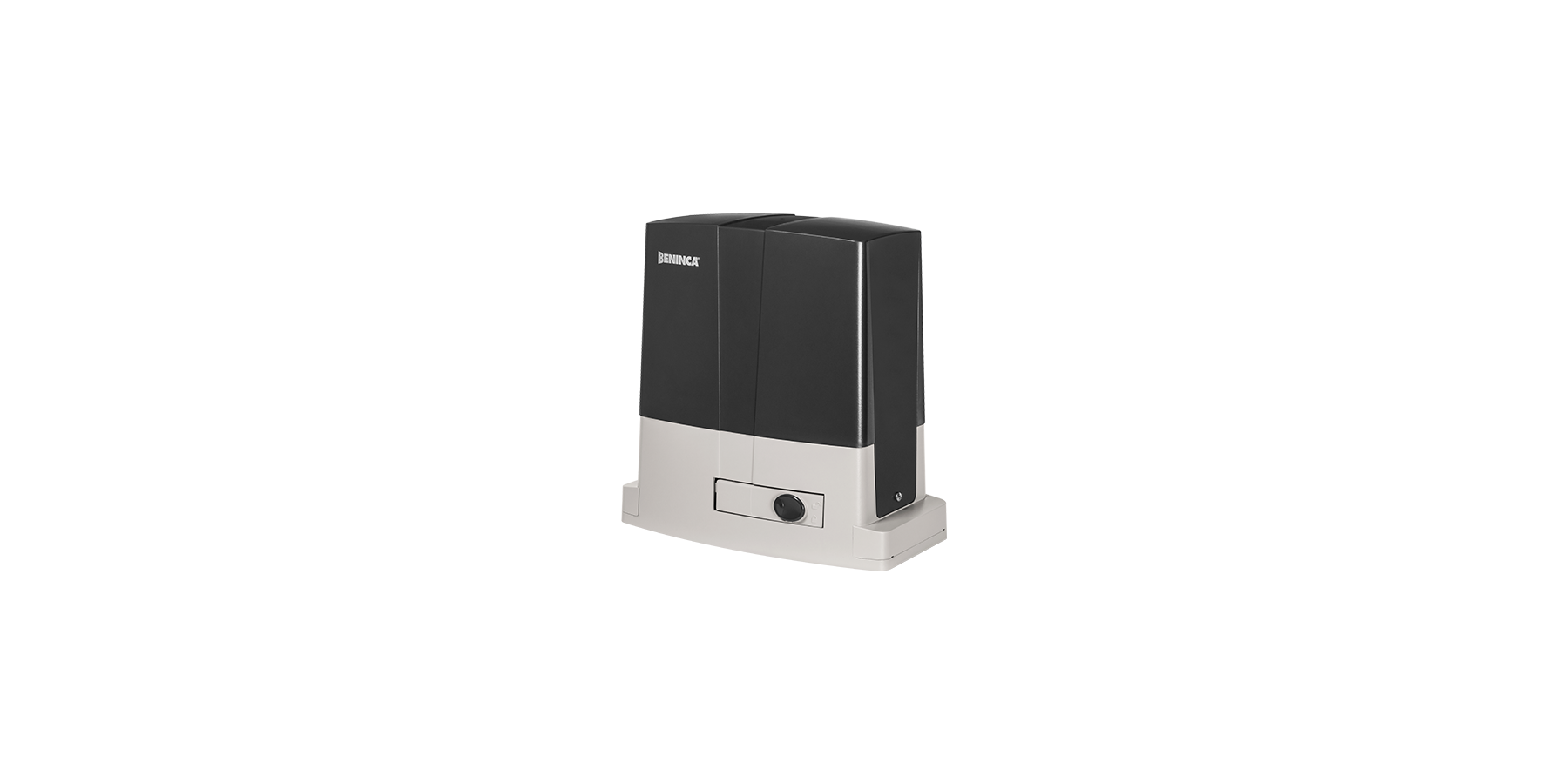

BULL624SE.S
24 Vdc | Intensivbetrieb
24 Vdc Antrieb zur intensiven Nutzung mit Magnetendschaltern, integrierter Steuerung und virtuellem Encoder | Schaltnetzteil 115/230 Vac für niedrigen Stromverbrauch und lange Lebensdauer des Antriebs | Die im oberen Teil des Motors gestellte Steuerung ermöglicht eine einfache Verkabelung | Dank des virtuellen Encoders ist es möglich, die Abbremsungen optimal zu verwalten ihren Verlauf zu verfolgen (STC System) und die Abgabe des Drehmoments je nach Position des Tors zu verwalten wodurch maximale Sicherheit garantiert ist | Betrieb auch bei Stromausfall durch perfekt in den Motor integrierbare Batterien gewährleistet | Quetschschutzsystem mit Kraftabschaltung | Vorgesehen für den Anschluss des X.BE-Zubehörs zur Integration von KNX-Hausautomationssystemen und zur Programmierung über die BeUP-App und die PRO.UP-Schnittstelle
Inklusive verstärkter Fundamentschablone. Abmessungen 326x164,5x2 mm, Achsabstand des Motors 301x75 mm, Nr. 4 Löcher Ø 8,5 mm
| Netzspeisung | 115 / 230 Vac (50-60Hz) |
| Versorgungsspannung Motor | 24 Vdc |
| Max. Stromaufnahme | 3,3 / 1,8 A |
| Max. Schubkraft | 650 N |
| Öffnungsgeschwindigkeit | 5,5 ÷ 14 m/min |
| ED | Intensivbetrieb |
| Schutzklasse | IP44 |
| Integrierte Steuerung | |
| Integrierter Empfänger | |
| Encoder | |
| Virtuellem Encoder | |
| Magnetendschalter | |
| Ritzel für Zahnstange | M4 Z14 |
| Betriebstemperatur | -20°C /+50°C |
| Schmierung | FETT |
| Max. Torgewicht | 600 kg |
| Gewicht | 8,6 kg |
| Stückzahl je Palette | 40 |
CP.B24-D120
ANWENDUNG
1 Antrieb für Schiebetorantriebe der Serie BULL SE
VERSORGUNG DER STEUERUNG
115 oder 230 Vac (auswählbar) 50/60Hz
VERSORGUNG DES MOTORS
24 Vdc / 9 A
LEISTUNGSAUFNAHME IN STANDBY-MODUS
0,8 W
HAUPTFUNKTIONEN
Eingebautes LCD-Display | Eingebauter Funkempfänger 433,92 MHz mit 2048 Codes und ARC-Funkcodierung | Abnehmbare Klemmleisten | Logik für automatischen, halbautomatischen und Totmann-Betrieb | Eingänge für Motorendschalter | Eingang für Lichtschranke (PHO) aktiv sowohl beim Öffnen als auch beim Schließen | Eingang für Lichtschranke (PHC) aktiv nur beim Schließen | Eingang für Sicherheitskontaktleiste N.C. oder 8K2 | Eingang ÖFFNEN konfigurierbar als Fußgänger | Zwei Ausgänge konfigurierbar als Kontrollleuchte Tor offen, Hilfslicht, Zonenlicht, zweiter Funkkanal, Lichtschrankentest, Blinkleuchte, Alarmkontakt | Ausgang für Blinkleuchtenanschluss | Vorbereitet für gegenläufigen Flügelbetrieb über Synchronisationsplatine SIS (optional) | Vorbereitet für KNX-Anschluss über X.BE (optional) | Vorbereitet für Verwaltung Konfiguration, Diagnostik und Firmware-Update über die BeUP-App, über PRO-Zubehör.UP | Autoset Betriebsparameter | Elektronische Drehmomenteinstellung mit automatischer Berechnung für jeden Verfahrweg (STC SYSTEM) | Getrennte elektronische Einstellung der Öffnungs- und Schließgeschwindigkeiten | Quetschschutz mit Kraftabschaltung | Virtueller Encoder | Einstellbare Verlangsamungen | Integrierte ESA+ zur Energieeinsparung | Möglichkeit der Konfiguration von Parametern und Verwaltung von Handsendern mit Advantouch-System | Anzahl der Manöver | Passwort für den Programmierzugang | Wartungsmitteilung | Integriertes Batterieladegerät, kompatibel mit Batterien Mod. DA.BT2/DA.BT6
