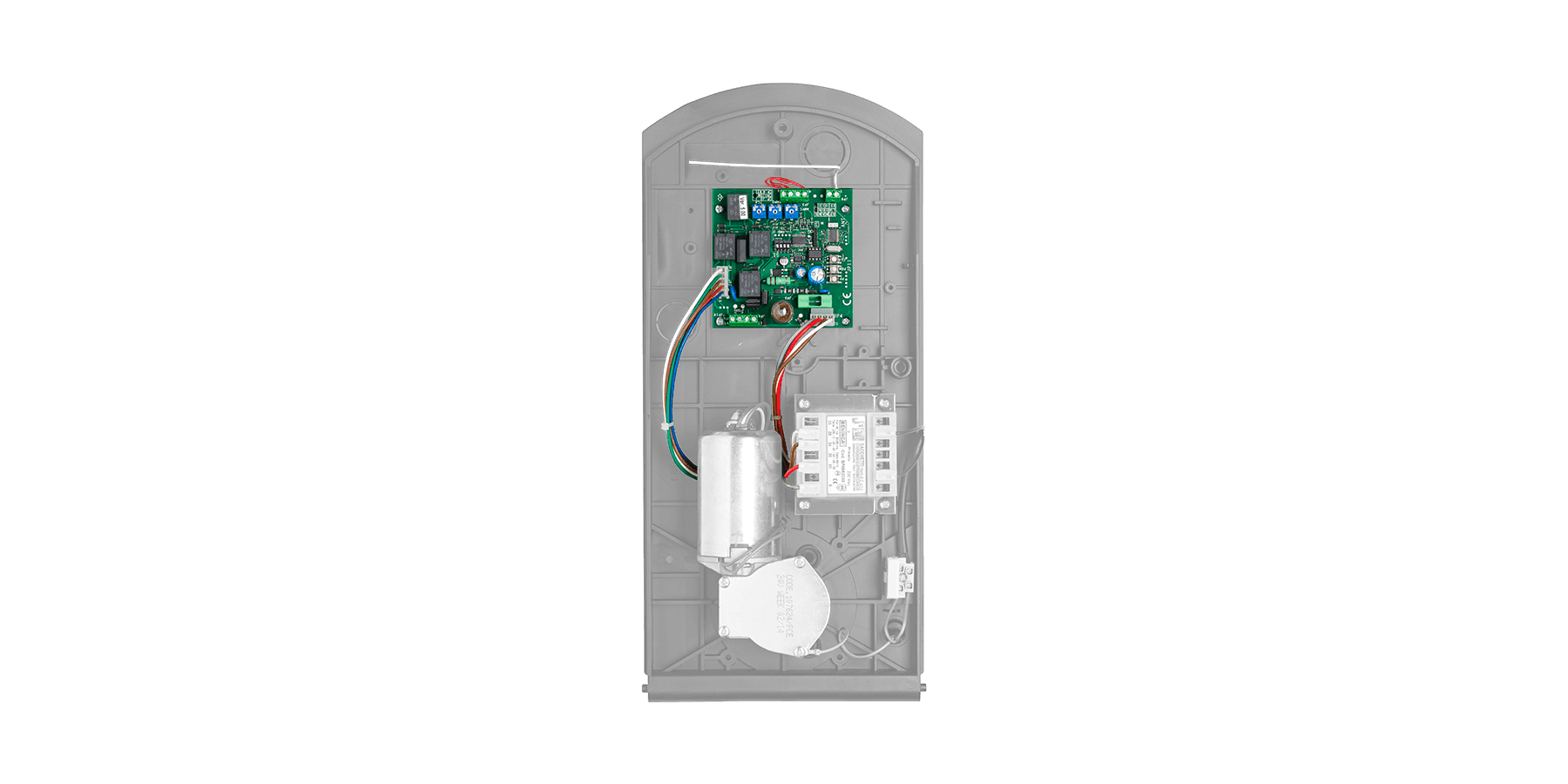

CP.J4-SW
Steuerung zur Verwaltung der Encoder-Vorrichtung für höchste Präzision während der Bedienphasen des Antriebs
Intelligentes Leistungsregelsystem, das die Erfassung dynamischer Daten durch präzise Drehmomentberechnung ermöglicht. Das STC-System ermöglicht die Identifizierung aller kritischen Punkte, indem das Drehmoment entsprechend dem gemessenen Verlauf und den tatsächlichen Anforderungen angepasst wird
Empfänger 433,92 Mhz mit exklusivem Advanced Rolling Code (ARC)
Funktion, die die Betriebsparameter automatisch anpasst, um die Installation und Prüfung des Systems zu vereinfachen
Einsatzbereit für KNX-Heimautomatisierungssysteme durch Anschluss der X.BE-Karte (optional)
Verwaltung der Steuerung über die BeUP-App und das pro.UP-Zubehör, mit dem das Menü der Steuerung nachgebildet werden kann, um Parameter und Logik einzustellen, Fehlermeldungen zu lesen und die Firmware zu aktualisieren. Es können Ferndiagnostik durchgeführt, der Torstatus überprüft und Befehle gesendet werden.
64 speicherbare Sender innerhalb des Empfängers
Kennzeichnet Antriebe oder Steuerungen mit einer Stand-by-Leistungsaufnahme von ≤ 0,8 W.
CP.J4-SW
ANWENDUNG
1 Antrieb JM.4 für Sektionaltore und Kipptore
VERSORGUNG DER STEUERUNG
230 Vac - 50/60 Hz
VERSORGUNG DES MOTORS
24 Vdc / 8 A
LEISTUNGSAUFNAHME IN STANDBY-MODUS
0,8 W
HAUPTFUNKTIONEN
Einstellung der Parameter und Betriebslogik mit Trimmern, Dip-Schaltern und Tasten | Integrierter Funkempfänger 433,92 MHz 64 MHz 4 Codes und ARC-Funkcodierung | Feste Klemmleisten | Funktionslogik automatisch, halbautomatisch und mit Totmann-Funktion | Eingänge für Schrittbetrieb, Stopp, Lichtschranken | Integriertes LED Hilfslicht | Ausgang für Verbindung Blinkleuchte | Autoset Betriebsparameter | Elektronische Einstellung des Drehmoments mit automatischer Berechnung für jeden Verfahrweg (STC SYSTEM) | Separate elektronische Einstellung der Geschwindigkeit für Öffnung und Schließung | Quetschschutz mit Kraftabschaltung und Encoderverwaltung | Elektronische Einstellung (4 Stufen) der Restspannung des Riemens am Bewegungsende | Einstellbare Verlangsamung | Integriertes ESA+ zur Energieeinsparung | Möglichkeit der Parameterkonfiguration und von Handsendern über das Advantouch-System | Vorbereitet für den Anschluss an das Batterieladegerät SW.CB (optional)| Vorbereitet für den Anschluss an KNX durch die Platine X.BE (optional) | Die Verwendung des pro.UP-Zubehörs und der BeUP-App ermöglicht den Zugang zu einer fortgeschrittenen Programmierebene, die Abfrage der Anzahl der Manöver und den Passwortschutz der Steuerung sowie Diagnostik- und Firmware-Update-Funktionen
