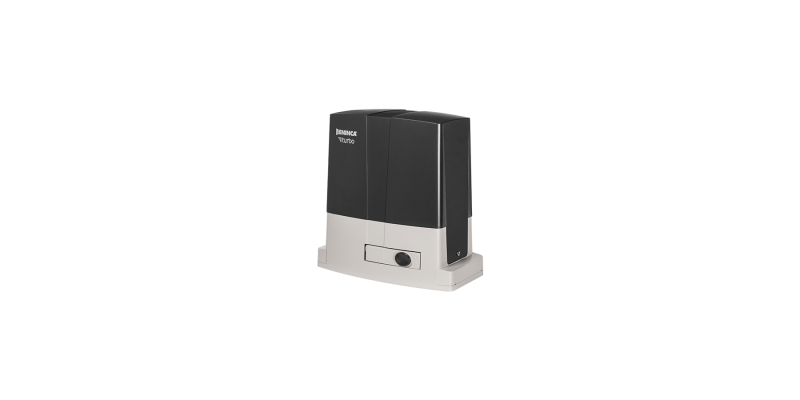

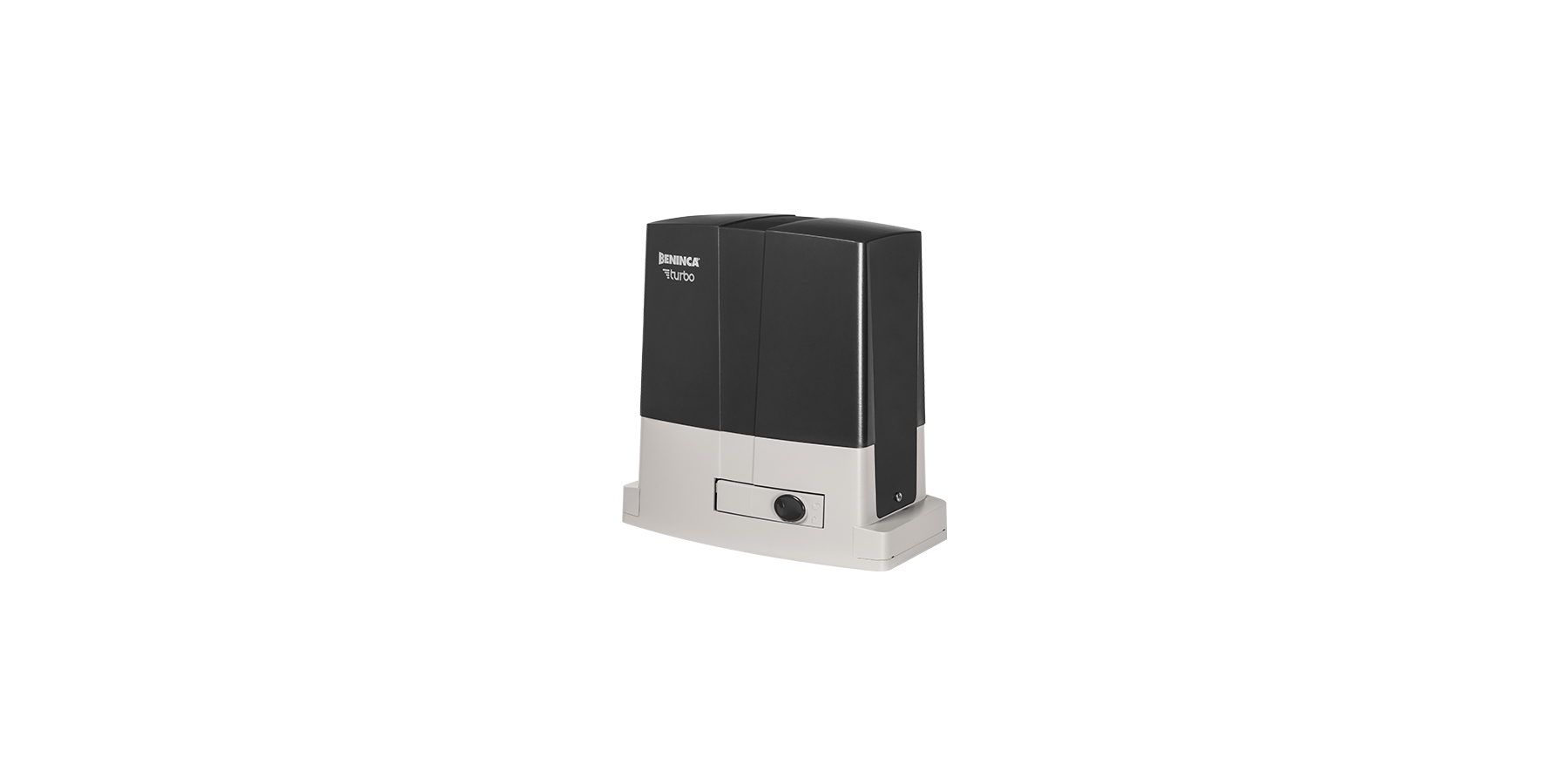

Motorreductor BULL624 TURBO
Uso comunidad
24 Vdc
De hasta 600 kg
Motorreductor con velocidad de apertura superior a los valores estándar
Velocidad máxima de maniobra 25,5 m/min
Señal del codificador recreada por la unidad de control a partir de la medición de los parámetros de funcionamiento del motor eléctrico. Es posible gestionar de forma óptima las ralentizaciones, seguir la trayectoria de la puerta y suministrar el par en función de su posición para garantizar la máxima seguridad
Sistema inteligente de control de potencia que permite adquirir datos dinámicos mediante un cálculo puntual del par. STC System permite identificar los puntos críticos que pueda haber y regular el par en función de las mediciones y de las necesidades reales
Receptor de 433,92 MHz con codificación Advanced Rolling Code (ARC) exclusiva
Preparado para la conexión a sistemas domóticos KNX mediante la tarjeta X.BE (opcional)
Posibilidad de gestionar la central de mando a través de la aplicación BeUP y el accesorio pro.UP que, recreando el menú de la central, permite ajustar parámetros, lógicas, leer mensajes de error y actualizar el firmware. Es posible realizar la diagnóstica a distancia, comprobar el estado de la puerta y enviar mandos.
512 transmisores memorizables en el receptor
BULL624 TURBO
24 Vdc | uso intensivo
Motorreductor rápido de 24 Vdc para uso intensivo con central incorporada y encoder virtual | Alimentador switching de 115/230 Vac que permite reducir el consumo y aumenta la vida del actuador | La central de mando, que está situada en la parte superior del motor, facilita las operaciones de cableado | La presencia del encoder virtual permite gestionar de manera óptima las ralentizaciones, trazar el recorrido (STC System) y controlar la distribución del par motor en función de la posición de la puerta, lo que garantiza una seguridad máxima | Programación automática por transmisor que se puede activar desde la primera instalación | Prácticos alojamientos para cables | Prestaciones y velocidad máximas (25,5 m/min. con 600 kg) | Sistema antiaplastamiento con detección amperimétrica | Sensor de seguridad que interrumpe la alimentación del motor durante las operaciones de desbloqueo | Preparado para la conexión del accesorio X.BE para la integración en sistemas domóticos KNX y para la programación mediante la aplicación BeUP y la interfaz PRO.UP | Funcionamiento garantizado incluso sin corriente eléctrica mediante baterías perfectamente integrables en el motor | Posibilidad de funcionamiento en el modo de hojas contrapuestas mediante el accesorio (SIS)
Plantilla de cimentación reforzada incluida. Medidas 326x164,5x2 mm, distancia entre ejes de fijación del motor 301x75 mm, 4 agujeros Ø 8,5 mm
|
1x |
BULL624 TURBO Motorreductor rápido de 24 Vdc para uso intensivo con central incorporada y encoder virtual |
|
1x |
PUPILLA.T Par de fotocélulas ajustables en tres posiciones, alimentación 14÷30 Vac / 12÷30 Vdc | Posibilidad de montaje cercano de 2 pares sin sincronización |
|
1x |
LAMPY Lámpara destellante 12 ÷ 255 Vac / 14 ÷ 255 Vdc con antena integrada |
|
1x |
TO.GO2VA Transmisor de 2 canales, 433,92 MHz, con codificación Advanced Rolling Code y Rolling Code |
| Alimentación | 115 Vac / 230 Vac (50-60Hz) |
| Alimentación motor | 24 Vdc |
| Consumo máximo de corriente | 5 / 3 A |
| Empuje máximo | 330 N |
| Velocidad de apertura | 12,5 ÷ 25,5 m/min |
| Ciclo de trabajo | 60% |
| Grado de protección | IP44 |
| Central incorporada | |
| Receptor integrado | |
| Encoder | |
| Encoder virtual | |
| Finales de carrera magneticos | |
| Piñón para cremallera | M4 Z18 |
| Temperatura de funcionamiento | -20°C /+50°C |
| Lubricación | GRASA |
| Peso máximo de la puerta | 600 kg |
| Peso | 10 kg |
| N. de motores por paleta | 40 |
| Peso del kit | 10,6 kg |
| N. de kits por paleta | 40 |
CP.B24 TURBO
APLICACIÓN
1 actuador para puerta corrediza serie BULL624/1224 TURBO
ALIMENTACIÓN CENTRAL
115 o 230 Vac (seleccionable) 50/60Hz
ALIMENTACIÓN MOTORES
24 Vdc / 20 A
FUNCIONES PRINCIPALES
Pantalla LCD integrada | Receptor radio incorporado 433,92 MHz 512 códigos y codificación radio ARC | Regletas de conexiones extraíbles | Lógica de funcionamiento automática, semiautomática y hombre presente | Entradas para final de carrera motor | Entradas para paro, apertura, cierre y paso a paso | Entrada para fotocélula (PHO) programable activa tanto en apertura como en cierre o activa solo en cierre | Entrada para fotocélula (PHC) activa tanto en apertura como en cierre | Entrada para borde sensible de seguridad N.C. u 8K2 | Entrada para sensor de seguridad | Entrada APERTURA configurable como peatonal | Dos salidas configurables como luz indicadora de puerta abierta, luz de cortesía, luz de zona, segundo canal radio, prueba de fotocélulas, lámpara destellante, contacto de alarma | Salida para conexión de lámpara destellante| Preparación para funcionamiento de hojas contrapuestas mediante tarjeta de sincronización SIS (opcional) | Preparación para conexión KNX mediante tarjeta X.BE (opcional) | Preparada para la gestión, la configuración, el diagnóstico y la actualización de firmware a través de la aplicación BeUP, mediante el accesorio PRO.UP | Autoajuste de los parámetros de funcionamiento | Ajuste electrónico del par con cálculo automático para cada punto del recorrido (STC SYSTEM) | Seguridad antiaplastamiento con detección amperimétrica | Encoder virtual | Desaceleraciones regulables | Posibilidad de configurar los parámetros y gestión de mandos a distancia con sistema Advantouch | Número de maniobras | Contraseña de acceso a la programación | Aviso para mantenimiento | Cargador de baterías integrado, compatible con baterías mod. DA.BT2/DA.BT6
