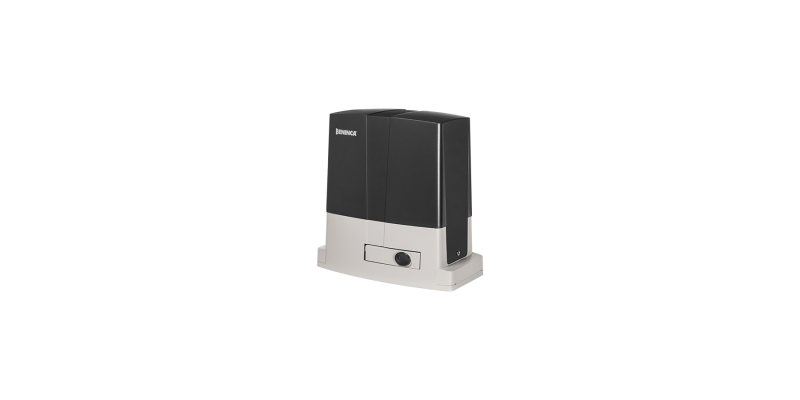

Opérateur BULL424SW
Usage résidentiel
24 Vdc
Jusqu’à 450 kg
Signal encodeur recréé par la centrale de commande à partir de la mesure des paramètres de fonctionnement du moteur électrique. Il est possible de gérer de manière optimale les ralentissements, de suivre la trajectoire du portail en distribuant le couple en fonction de sa position pour garantir la sécurité maximale
Système intelligent de contrôle de la puissance qui permet d’acquérir des données dynamiques à travers un calcul précis du couple. Le système STC permet de détecter les points critiques éventuels et de régler le couple en fonction des données mesurées et des besoins réels
Récepteur 433,92 Mhz doté de code exclusif ARC (Advanced Rolling Code)
Prédisposition pour la connexion aux systèmes domotiques KNX à travers la connexion de la carte X.BE (option)
Possibilité de gérer la centrale de commande via l'application BeUP et l'accessoire pro.UP qui, en recréant le menu de la centrale, permet de régler les paramètres et la logique, de lire les messages d'erreur et de mettre à jour le firmware. Il est également possible d'effectuer des diagnostics à distance, de vérifier l'état du portail et d'envoyer des commandes.
64 émetteurs mémorisables dans le récepteur
Identifie les moteurs ou les centrales de commande à des valeurs d'absorption en veille ≤ 0,8 W.

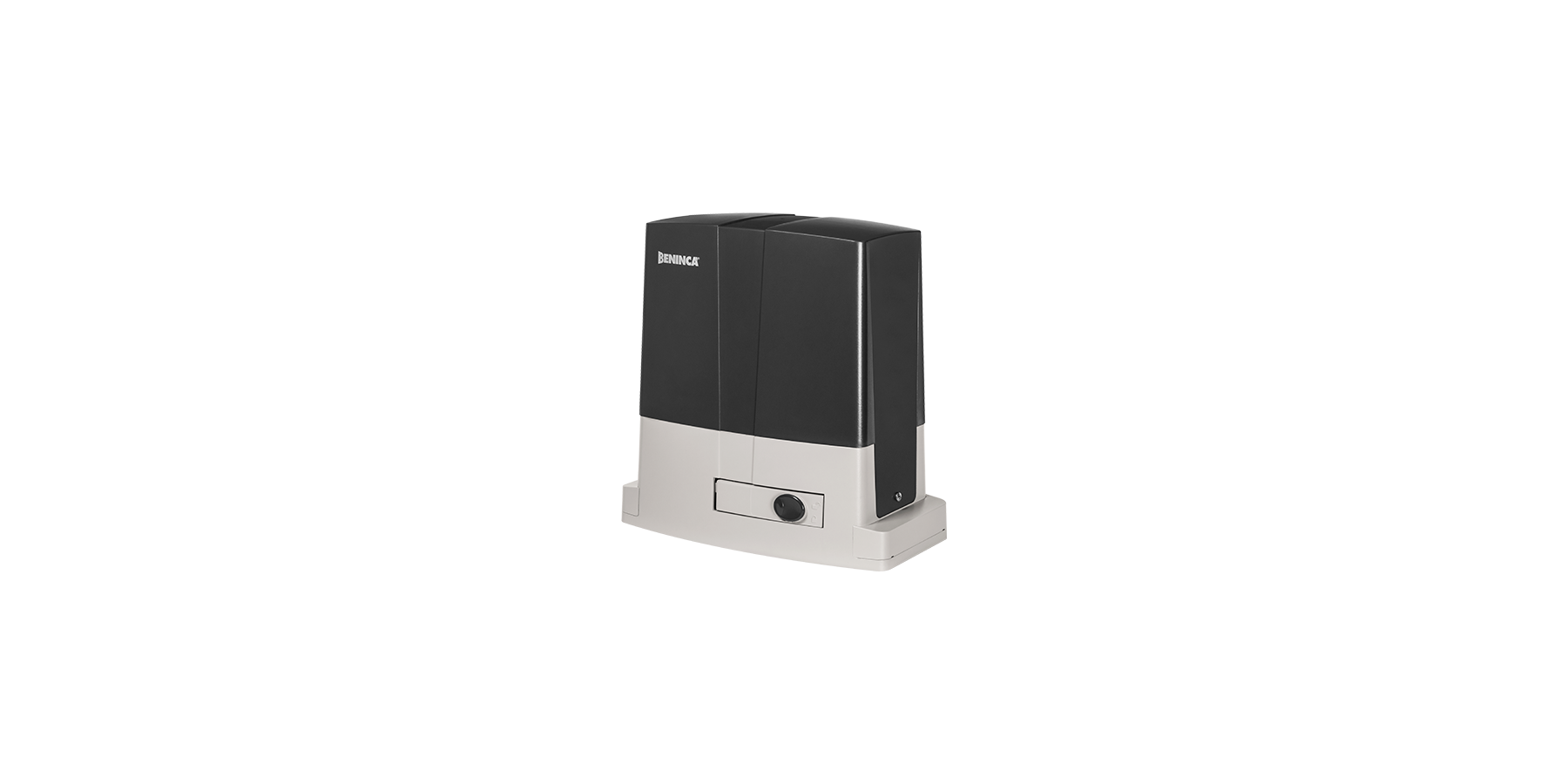

BULL424SW
24 Vdc | usage intensif
Opérateur 24 Vdc pour utilisation intensive avec centrale incorporée et encodeur virtuel | Alimentateur à commutation 115/230 Vac qui permet une faible consommation et une longue durée de vie de l'actionneur | Centrale à trimmer et dip-switch | L’encodeur virtuel permet de gérer de manière optimale les ralentissements, d'en suivre le trajet (STC System) et de gérer la distribution du couple en fonction de la position du portail, ce qui garantit une sécurité maximale | Fonctionnement assuré en cas de coupure de courant par des batteries qui s’intègrent parfaitement au moteur (2 x 1,2 Ah) | Système anti-écrasement avec détection ampérométrique d'obstacles | Possibilité d'intégration à des systèmes domotiques KNX avec l'accessoire X.BE et programmation via l’application BeUP en se connectant à l’interface PRO.UP
Gabarit de fondation renforcé inclus. Dimensions 326x164,5x2 mm, entraxe de fixation moteur 301x75 mm, 4 trous Ø 8,5 mm
|
1x |
BULL424SW Opérateur 24 Vdc pour utilisation intensive avec centrale incorporée et encodeur virtuel |
|
1x |
PUPILLA.T Paire de photocellules orientables dans trois positions, alimentation 14÷30 Vac / 12÷30 Vdc | Possibilité de montage rapproché de 2 paires sans synchronisation |
|
1x |
LAMPY Feu clignotant 12 ÷ 255 Vac / 14 ÷ 255 Vdc avec antenne intégrée |
|
1x |
TO.GO2VA Émetteur 2 canaux, 433,92 MHz, avec codage Advanced Rolling Code et Rolling Code |
| Alimentation de réseau | 115 / 230 Vac (50-60Hz) |
| Alimentation moteur | 24 Vdc |
| Courant max. absorbé | 3,2 / 1,7 A |
| Poussée maximale | 428 N |
| Vitesse d’ouverture | 5,5 ÷ 11 m/min |
| Cycle de travail | usage intensif |
| Degré de protection | IP44 |
| Centrale incorporée | |
| Récepteur intégré | |
| Encodeur | |
| Encodeur virtuel | |
| Fins de course magnétiques | |
| Pignon pour crémaillère | M4 Z14 |
| Température de fonctionnement | -20°C /+50°C |
| Lubrification | GRAISSE |
| Poids maximum portail | 450 kg |
| Poids | 7,6 kg |
| Nb de moteurs par palette | 40 |
| Poids kit | 8,1 kg |
| Nb de kits par palette | 40 |
CP.B24-SW
APPLICATION
1 opérateur pour porte coulissante séries BULL SW
ALIMENTATION CENTRALE
230 Vac - 50/60 Hz
ALIMENTATION MOTEURS
24 Vdc / 8 A
ABSORPTION EN VEILLE
0,8 W
PRINCIPALES FONCTIONS
Réglage paramètres et logiques de fonctionnement par trimmer, dip-switch et touches | Récepteur radio intégré 433,92 MHz 64 codes et codage radio ARC | Borniers fixes | Logique de fonctionnement automatique, semi-automatique et homme mort | Entrée fin de course moteur | Entrées pas à pas, arrêt, photocellule | Entrée photocellule programmable active en ouverture - fermeture et photocellule en fermeture uniquement | Entrée arrêt programmable comme piéton | Sortie configurable comme voyant de signal portail ouvert ou deuxième canal radio | Réglage automatique des paramètres de fonctionnement | Réglage électronique du couple avec calcul automatique pour chaque point durant la course (STC SYSTEM) | Réglage électronique de la vitesse d’ouverture et de fermeture séparé | Sécurité anti-écrasement avec détection ampérométrique | Encodeur virtuel | Ralentissements réglables | ESA+ intégré pour des économies d’énergie | Possibilité de configuration et de gestion des radiocommandes avec système Advantouch | Prédisposition pour le branchement du chargeur de batteries SW.CB (option) | Prédisposition pour le branchement KNX avec carte X.BE (option) | L’utilisation de l’accessoire pro.UP et de l’application BeUP permet d’accéder à un niveau de programmation avancé, de consulter le nombre de manœuvres et de protéger la centrale avec un mot de passe, en plus des fonctions de diagnostic et de mise à jour du firmware
