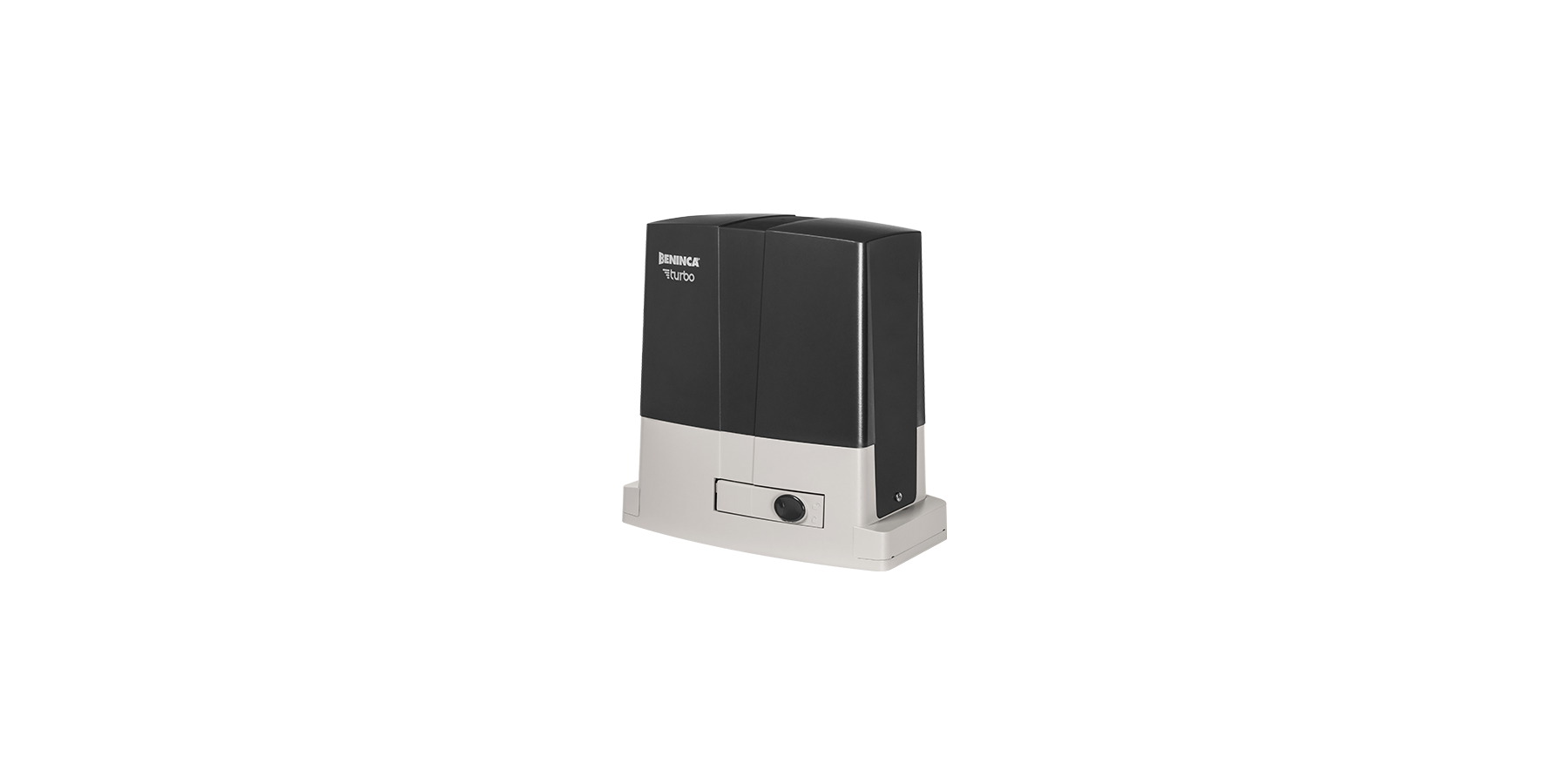

Opérateur BULL624 TURBO.S
Usage collectif
24 Vdc
Jusqu’à 600 kg
Motoréducteur à vitesse d'ouverture supérieure aux valeurs standard
Vitesse maximale de manoeuvre 25,5 m/min
Signal encodeur recréé par la centrale de commande à partir de la mesure des paramètres de fonctionnement du moteur électrique. Il est possible de gérer de manière optimale les ralentissements, de suivre la trajectoire du portail en distribuant le couple en fonction de sa position pour garantir la sécurité maximale
Système intelligent de contrôle de la puissance qui permet d’acquérir des données dynamiques à travers un calcul précis du couple. Le système STC permet de détecter les points critiques éventuels et de régler le couple en fonction des données mesurées et des besoins réels
Récepteur 433,92 Mhz doté de code exclusif ARC (Advanced Rolling Code)
Prédisposition pour la connexion aux systèmes domotiques KNX à travers la connexion de la carte X.BE (option)
Possibilité de gérer la centrale de commande via l'application BeUP et l'accessoire pro.UP qui, en recréant le menu de la centrale, permet de régler les paramètres et la logique, de lire les messages d'erreur et de mettre à jour le firmware. Il est également possible d'effectuer des diagnostics à distance, de vérifier l'état du portail et d'envoyer des commandes.
512 émetteurs mémorisables dans le récepteur
BULL624 TURBO.S
24 Vdc | usage intensif
Opérateur rapide 24 Vdc pour utilisation intensive avec fins de course magnétiques, centrale incorporée et encodeur virtuel | Alimentateur à commutation 115/230 Vac qui permet une faible consommation et une longue durée de vie de l'actionneur | La centrale de commande, située sur la partie supérieure du moteur, facilite le câblage | L’encodeur virtuel permet d’optimiser la gestion des ralentissements et d’en suivre le trajet (Système STC) et de gérer la distribution du couple en fonction de la position du portail, ce qui garantit une sécurité maximale | Auto-programmation par télécommande activable à la première installation | Goulottes guide-câbles très pratiques | Hautes performances et vitesse élevée (25,5 m/min avec 600 Kg) | Système anti-écrasement à détection ampérométrique | Capteur de sécurité qui coupe l’alimentation du moteur pendant les opérations de débrayage | Possibilité d'intégration à des systèmes domotiques KNX avec l'accessoire X.BE et programmation via l’application BeUP en se connectant à l’interface PRO.UP | Fonctionnement assuré en cas de coupure de courant par des batteries qui s’intègrent parfaitement au moteur | Fonctionnement possible en mode « portails en vis à vis » au moyen de l’accessoire (SIS)
Gabarit de fondation renforcé inclus. Dimensions 326x164,5x2 mm, entraxe de fixation moteur 301x75 mm, 4 trous Ø 8,5 mm
| Alimentation de réseau | 115 Vac / 230 Vac (50-60Hz) |
| Alimentation moteur | 24 Vdc |
| Courant max. absorbé | 5 / 3 A |
| Poussée maximale | 330 N |
| Vitesse d’ouverture | 12,5 ÷ 25,5 m/min |
| Cycle de travail | 60% |
| Degré de protection | IP44 |
| Centrale incorporée | |
| Récepteur intégré | |
| Encodeur | |
| Encodeur virtuel | |
| Fins de course magnétiques | |
| Pignon pour crémaillère | M4 Z18 |
| Température de fonctionnement | -20°C /+50°C |
| Lubrification | GRAISSE |
| Poids maximum portail | 600 kg |
| Poids | 10 kg |
| Nb de moteurs par palette | 40 |
CP.B24 TURBO
APPLICATION
1 moteur pour portail coulissant série BULL624/1224 TURBO
ALIMENTATION CENTRALE
115 ou 230 Vac (sélectionnable) 50/60Hz
ALIMENTATION MOTEURS
24 Vdc / 20 A
PRINCIPALES FONCTIONS
Écran LCD intégré | Récepteur radio intégré 433,92 MHz 512 codes et codage radio ARC | Borniers débrochables | Logique de fonctionnement automatique, semi-automatique et homme mort | Entrées pour fins de course moteur | Entrées pour arrêt, ouverture, fermeture, pas à pas | Entrée photocellule (PHO) programmable active en ouverture et fermeture ou seulement en fermeture | Entrée photocellule (PHC) active en ouverture et fermeture | Entrée pour barre palpeuse N.F. ou 8K2 | Entrée pour capteur de sécurité | Entrée pour OUVERTURE utilisable pour piétons | Deux sorties configurables comme voyant de signal portail ouvert, éclairage de courtoisie, éclairage de zone, deuxième canal radio, test photocellules, clignotant, contact d'alarme | Sortie pour branchement clignotant | Prédisposition pour fonctionnement en mode « Portails vis à vis » à l’aide d’une carte de synchronisation SIS (optionnelle) | Prédisposition pour connexion KNX à l’aide d’une carte X.BE (optionnelle) | Prévue pour la gestion, la configuration, le diagnostic et la mise à jour du firmware à travers l’application BeUP et l'accessoire PRO.UP | Réglage automatique des paramètres de fonctionnement | Réglage électronique du couple avec calcul automatique pour chaque point de la course (SYSTEME STC) | Sécurité anti-écrasement à détection ampérométrique | Encodeur virtuel | Ralentissements réglables | Possibilité de configuration des paramètres et de gestion des télécommandes avec système Advantouch | Nombre de manœuvres | Mot de passe d’accès à la programmation | Signal d’entretien | Chargeur de batterie intégré, compatible avec batterie mod. DA.BT2/DA.BT6
