Motoriduttore SAM.24
24 Vdc
Fino a 2,5 m per anta
Dispositivo integrato che garantisce la massima precisione nelle fasi di manovra dell’automazione
Dispositivo integrato che garantisce la massima precisione nelle fasi di manovra dell’automazione
Sistema intelligente di controllo della potenza che consente di acquisire dati dinamici attraverso un calcolo puntuale della coppia. STC System permette di individuare eventuali punti critici regolando la coppia in funzione dell’andamento misurato e delle reali necessità
Ricevente 433,92 MHz dotata di codifica esclusiva Advanced Rolling Code (ARC)
Predisposizione per collegamento con sistemi domotici KNX attraverso il collegamento della scheda X.BE (opzionale)
Predisposizione per la gestione della centrale di comando attraverso l’app BeUP e accessorio pro.UP che, ricreando il menù della centrale, consente di regolare parametri, logiche, leggere messaggi di errore e aggiornare il firmware. È possibile effettuare diagnostica da remoto, verificare lo stato del cancello e inviare comandi.
512 trasmettitori memorizzabili all’interno della ricevente
Identifica i motori o le centrali di comando con valori di assorbimento in stand-by ≤ 0,8 W.

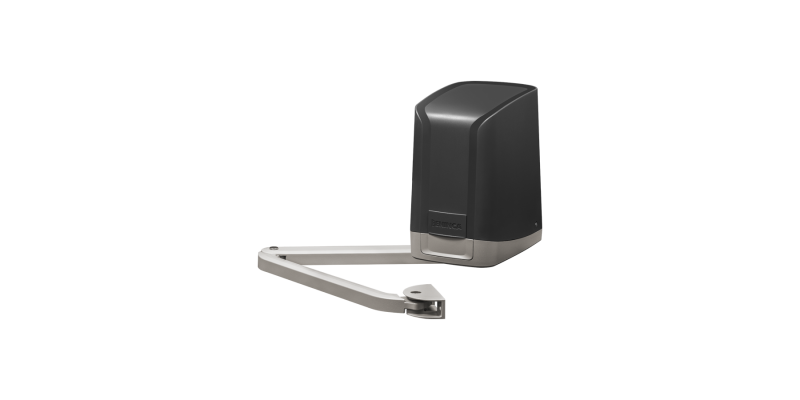

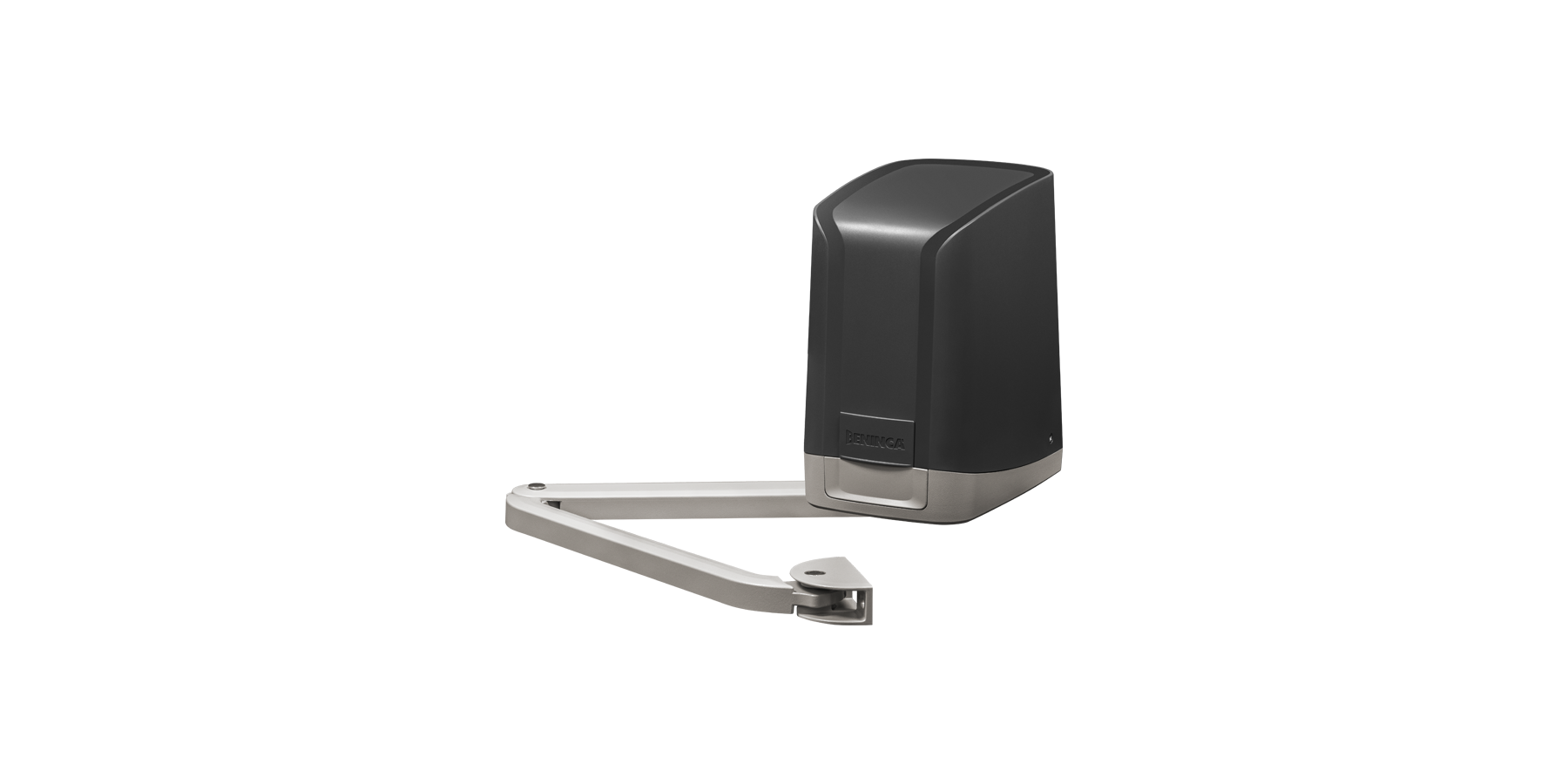

SAM.24
24 Vdc | uso intensivo
Motoriduttore irreversibile 24 Vdc per uso intensivo | Ideale per cancelli battenti caratterizzati da colonne di elevate dimensioni con quote di profondità del cardine anta fino a 280 mm (solo 170 mm di larghezza) | Il dispositivo encoder garantisce massima sicurezza e precisione nelle fasi di movimentazione del cancello | Robusto braccio dotato di blocco in chiusura che consente di definire agevolmente la posizione di finecorsa durante l’installazione | Staffa di fissaggio motore dotata di passacavo | Funzionamento garantito anche in mancanza di energia elettrica tramite batterie perfettamente integrabili nel motore | Sistema antischiacciamento con rilevazione amperometrica | Possibilità sblocco a filo regolabile che consente l’apertura dall’esterno in caso di mancanza di energia elettrica
Braccio non incluso
|
1x |
SAM.E24 Motoriduttore irreversibile 24 Vdc per uso intensivo con centrale e ricevitore incorporati |
|
1x |
SAM.24 Motoriduttore irreversibile 24 Vdc per uso intensivo |
|
2x |
SAM.BA Braccio articolato |
|
1x |
PUPILLA.T Coppia di fotocellule orientabili in tre posizioni, alimentazione 14÷30 Vac / 12÷30 Vdc | Possibilità di montaggio ravvicinato di 2 coppie senza sincronizzazione |
|
1x |
LAMPY Lampeggiante 12 ÷ 255 Vac / 14 ÷ 255 Vdc con antenna integrata |
|
1x |
TO.GO2VA Trasmettitore 2 canali, 433,92 MHz, con codifica Advanced Rolling Code e Rolling Code |
| Alimentazione motore | 24 Vdc |
| Corrente massima assorbita | 5,5 A |
| Coppia | 220 Nm |
| Tempo d’apertura | 14” (incluso rallentamento) |
| Ciclo di lavoro | uso intensivo |
| Indice di protezione | IP44 |
| Centrale incorporata | |
| Encoder | |
| Fermo meccanico in apertura | regolabile |
| Fermo meccanico in chiusura | opzionale |
| Temperatura di funzionamento | -20°C /+50°C |
| Lubrificazione | GRASSO |
| Lunghezza max anta | 2,5 m |
| Peso | 6 kg |
| N. pezzi per pallet | 45 |
| Peso kit | 17 kg |
| N. kit per pallet | 20 |
BRAINY24
APPLICAZIONE
1 o 2 attuatori per cancelli a battente, cancelli scorrevoli contrapposti e porte industriali a libro con massimo 2 ante
ALIMENTAZIONE CENTRALE
230 Vac - 50/60 Hz
ALIMENTAZIONE MOTORI
24 Vdc / 120 W + 120 W
FUNZIONI PRINCIPALI
Display LCD integrato | Ricevitore radio integrato 433,92 MHz 64 codici e 3 codifiche radio (Advanced Rolling Code, Rolling Code, Codice Fisso) | Morsettiere estraibili | Ingressi finecorsa separati per ogni motore | Ingressi apre, chiude e pedonale | Ingressi fotocellula in apertura-chiusura e in chiusura | Ingresso per bordo sensibile N.C. o 8K2 | Uscita per elettroserratura 12 Vdc | Uscita spia segnalazione cancello aperto, luce di cortesia, secondo canale radio e test fotocellule | Uscita per collegamento lampeggiante | Autoset parametri di funzionamento | Regolazione elettronica della coppia separata per ogni motore | Sicurezza antischiacciamento con rilevazione amperometrica e gestione encoder | Rallentamenti in apertura e chiusura separati per ogni motore | Possibilità di configurazione parametri e gestione radiocomandi con sistema Advantouch | Numero manovre | Password di accesso programmazione | Avviso manutenzione
BRAINY24 PLUS
APPLICAZIONE
1 o 2 attuatori per cancelli a battente, cancelli scorrevoli contrapposti e porte industriali a libro con massimo 2 ante
ALIMENTAZIONE CENTRALE
115 o 230 Vac (selezionabile) - 50/60 Hz
ALIMENTAZIONE MOTORI
24 Vdc / 240 W + 240 W
FUNZIONI PRINCIPALI
Display LCD integrato | Ricevitore radio integrato 433,92 MHz 64 codici e 3 codifiche (Advanced Rolling Code, Rolling Code, Codice Fisso | Morsettiere estraibili | Ingressi finecorsa separati per ogni motore | Ingressi apre, chiude, passo-passo e pedonale | Ingressi fotocellula in apertura chiusura e in chiusura separati | Ingresso stop | Ingresso bordo sensibile N.C. o 8K2 | Ingresso per encoder motori oleodinamici 24 Vdc | Uscita per elettroserratura 12 Vdc | 2 uscite configurabili come spia segnalazione cancello aperto, secondo canale radio, luce di cortesia, luce di zona o test fotocellule, lampeggiante, allarme cancello aperto, allarme ingressi NC | Uscita per collegamento lampeggiante | Autoset parametri di funzionamento | Regolazione elettronica della coppia separata per ogni motore | Regolazione elettronica della velocità separata per ogni motore | Sicurezza antischiacciamento con rilevazione amperometrica e gestione encoder | Rallentamenti in apertura e chiusura separati per ogni motore | Predisposizione per collegamento KNX tramite schedina X.BE (opzionale) | Predisposta per la gestione, configurazione, diagnostica ed aggiornamento firmware attraverso l’app BeUP, tramite accessorio PRO.UP | Possibilità di configurazione parametri e gestione radiocomandi con sistema Advantouch | Numero manovre | Password di accesso programmazione | Avviso manutenzione | Caricabatterie integrato
TRUST24
APPLICAZIONE
1 o 2 attuatori per cancelli a battente
ALIMENTAZIONE CENTRALE
100 ÷ 250 Vac - 50/60 Hz
ALIMENTAZIONE MOTORI
24 Vdc / 130 W + 130 W
ASSORBIMENTO IN STAND-BY
0,8 W
FUNZIONI PRINCIPALI
Display LCD integrato | Ricevitore radio integrato 433,92 MHz 512 codici e codifica radio ARC | Morsettiere estraibili | Ingressi finecorsa separati per ogni motore | Logica di funzionamento automatica, semiautomatica e uomo presente | Ingressi encoder separati per ogni motore | Ingressi apre, chiude, passo-passo, pedonale e stop | Ingresso per fotocellula attiva in apertura-chiusura e fotocellula attiva solo in chiusura | Ingresso per bordo sensibile N.C. o 8K2 | Uscita per elettroserratura 12/24 Vdc | Due uscite configurabili come spia segnalazione cancello aperto, luce di cortesia, luce di zona, secondo canale radio, test fotocellule, lampeggiante, contatto di allarme | Autoset parametri di funzionamento | Regolazione elettronica della coppia separata per ogni motore| Sicurezza antischiacciamento con rilevazione amperometrica e gestione encoder | Regolazione elettronica della coppia con calcolo automatico per ogni punto della corsa (STC SYSTEM) | Rallentamenti regolabili separatamente per ogni motore | Possibilità di funzionamento ad encoder o a tempo (gestito tramite encoder virtuale) anche in maniera indipendente tra i due motori | ESA+ integrato per risparmio energetico | Predisposizione per collegamento KNX tramite schedina X.BE (opzionale) | Predisposta per la gestione, configurazione, diagnostica ed aggiornamento firmware attraverso l’app BeUP, tramite accessorio PRO.UP | Possibilità di configurazione parametri e gestione radiocomandi con sistema Advantouch | Numero manovre | Password di accesso e programmazione | Avviso manutenzione | Caricabatterie integrato
